Система VenJet увеличивает срок службы насосов KSB для горячего теплоносителя

18 ноября 2024

При заполнении контура маслом может происходить насыщение масла пузырьками воздуха. Кроме того, в минеральных и синтетических маслах в результате реакций термодеградации образуются легкокипящие фракции. Под действием условий, создаваемых внутри термомасляных нагревательных установок, это происходит даже при относительно умеренных температурах. Легкокипящие фракции по сути являются легковоспламеняющимися смесями, которые могут вступать в реакцию с содержащимся в воздухе кислородом и создавать угрозу для безопасной эксплуатации оборудования. Пузырьки растворенных газов негативно сказываются на работе механических уплотнений и подшипников скольжения, ухудшая теплообмен.

Безопасность и надежность - давняя традиция KSB. Безопасность насоса, особенно в случае с горячими средами, естественно, является наивысшим приоритетом. Поэтому компания KSB разработала эффективный газоотвод для масляных горячих насосов, который гарантирует, что все газы, содержащиеся в среде, без исключения отделяются и собираются в отдельной камере. Из камеры их можно выпускать контролируемым образом с помощью запорного винта. Газоотвод обеспечивает то, что пространство механического уплотнения полностью заполняется жидкостью, что эффективно предотвращает перегрев и повреждение уплотнения вала.

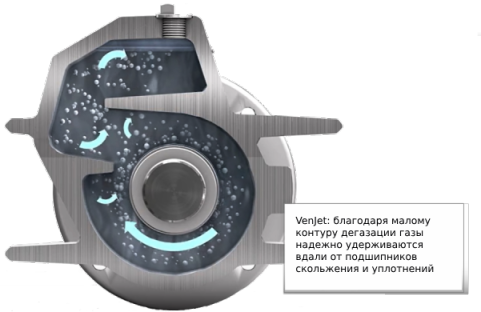

Эта система запатентована под названием Venjet и выглядит так: над корпусом, в котором размещено торцовое уплотнение (или уплотнения) располагается специальная полость - камера дегазации.

Вращающийся вал оказывает увлекающее действие на жидкость, находящуюся в корпусе. Сужение вблизи вала насоса, создаваемое простым ребром, обеспечивает ускорение среды в камере с механическим уплотнением. Образующаяся в результате струя ударяется о противоположную стену и расходится. Часть струи направляется обратно в камеру механического уплотнения, остальная часть поступает в камеру разделения. Ускорение струи и контур газоотвода VenJet снижают местное давление и дополнительно способствуют переходу газовых пузырьков в зону сброса. В этом случае среда имеет достаточно времени для выделения газов, пока она не вернется в пространство механического уплотнения. Выделившийся газ надежно заперт в отдельной камере до тех пор, пока не будет выпущен через запорную пробку.

Системой удаления образующихся в термомасле газов оснащена самая популярная серия термальных насосов KSB - насосы Etanorm SYT с одинарным и двойным механическим уплотнением. VenJet обеспечивает максимальную безопасность при работе с особо требовательными средами, такими как теплоносители с давлением пара выше 1 бар. Этой же системой оснащается еще одна серия горячих масляных насосов - насосы KSB HPK-L.
